Visualisations simples avec D3.js

Atelier thématique en visualisation de données

Antoine Béland
10 octobre 2018

Plan de l'après-midi

Chargement de données externes
Traitement des données
Échelles avec D3.js
Axes avec D3.js
Groupes et chemins en SVG
Mise en pratique

Chargement de données externes

Il est généralement nécessaire de charger des données à partir d'un fichier externe
Les données à utiliser sont souvent volumineuses et peuvent provenir de sources diverses
On utilise habituellement le format CSV ou JSON

Données externes — CSV


        Sexe, Prénom, Année de naissance
        M, Alphonse, 1932
        F, Béatrice, 1964
        F, Charlotte, 1988

Sexe	Prénom	Année de naissance
M	Alphonse	1932
F	Béatrice	1964
F	Charlotte	1988

Exemple tiré de Comma-separated values Wikipedia, 2018

Données externes — JSON


        [
          { "Sexe": "M", "Prénom": "Alphonse", "Année de naissance": 1932 },
          { "Sexe": "F", "Prénom": "Béatrice", "Année de naissance": 1964 },
          { "Sexe": "F", "Prénom": "Charlotte", "Année de naissance": 1988 }
        ]

Sexe	Prénom	Année de naissance
M	Alphonse	1932
F	Béatrice	1964
F	Charlotte	1988

Données externes — D3.js

Avec D3.js, il faut utiliser les fonctions d3.csv ou d3.json pour charger des données externes
Ces fonctions chargent les fichiers de façon asynchrone et transforment les données récupérées en objet JavaScript

Données externes — Exemple


        d3.csv('https://example.org/fichier.csv').then(data => {
          d3.select('body')
            .append('ul')
            .selectAll('li')
            .data(data)
            .enter()
            .append('li')
            .html(d => `${d.parti} ` +
              `(${d.femmes} femmes, ${d.hommes} hommes)`);
        });

Données Démo

Traitement des données

Une fois les données chargées, il est souvent nécessaire d'effectuer certaines manipulations
Il est essentiel de convertir les nombres en type number lorsqu'un fichier CSV est chargé
Il peut être important de filtrer ou de réorganiser certaines données

Traitement des données — CSV

Lorsqu'un fichier CSV est chargé, tous les éléments sont considérés comme des string

Il est obligatoire de convertir les nombres en type number avec les fonctions parseInt / parseFloat


            // Exemple de conversion avec les données de l'exemple précédent
            data.forEach(d => {
              d.hommes = parseInt(d.hommes);
              d.femmes = parseInt(d.femmes);
            });

Filtrage/réorganisation des données

Il peut être nécessaire de filtrer les données récupérées pour conserver les pertinentes
Il peut être également utile de renommer ou de supprimer certains champs des données
On peut utiliser les fonctions filter ou map pour effectuer ces opérations

Traitement des données — Exemple


        d3.csv('https://example.org/fichier.csv').then(data => {

          // Conversion des nombres en type "number"
          data.forEach(d => {
            d.hommes = parseInt(d.hommes);
            d.femmes = parseInt(d.femmes);
          })

          // Filtrage des données
          data = data.filter(d => d.hommes > 0 || d.femmes > 0);

          // Affichage des données...
        });

Données Démo

Traitement — Pour en savoir plus

Fonctions disponibles sur les tableaux en JavaScript
Guide sur la manipulation de tableaux en JavaScript

D3.js — Échelles (scales)

Échelles

Concept central dans la bibliothèque
Permet de transformer les données récupérées pour qu'elles soient affichables dans le repère SVG

Échelles — Mise en contexte

Nous souhaitons réaliser un bar chart avec des données sur l'espérance de vie des pays
Les données sur l'espérance de vie peuvent s'étendre entre 0 et 110 ans
La taille maximale d'une barre doit être de 250 px

Que pouvons-nous faire pour résoudre ce problème?

Utiliser une échelle linéaire!

Échelles — Mise en contexte

Échelles — Exemple


        const scale = d3.scaleLinear()
          .domain([0, 110])
          .range([0, 250]);

        console.log(scale(0));   // Sortie: 0
        console.log(scale(50));  // Sortie: 113.6
        console.log(scale(110)); // Sortie: 250

Démo

Échelles continues

Permet d'associer un intervalle continu (domain) à une autre plage continue (range)

Échelles continues — Types

d3.scaleLinear (échelle linéaire)
d3.scalePow (échelle exponentielle)
d3.scaleSqrt (échelle racine carrée)
d3.scaleTime (échelle linéaire pour des dates)
etc.

Échelles continues — Exemple (1)


        // Domaine entre le 1er janvier et le 31 décembre 2018
        const scale = d3.scaleTime()
          .domain([new Date(2018, 0), new Date(2018, 11, 31)])
          .range([0, 365]);

        console.log(scale(new Date(2018, 0)));      // Sortie: 0
        console.log(scale(new Date(2018, 5)));      // Sortie: 151.37
        console.log(scale(new Date(2018, 11, 31))); // Sortie: 365

Démo

Échelles continues — Fonctions

D3.js fournit plusieurs fonctions utiles pour faciliter la définition de vos domaines continus
Il est souvent nécessaire de déterminer les valeurs minimales et maximales de vos données
On peut utiliser les fonctions d3.min, d3.max et d3.extent pour réaliser ces opérations

Échelles continues — Exemple (2)


        const data = [0, 1, 2, 3, 4, 5];

        const scale1 = d3.scaleLinear()
          .domain([d3.min(data), d3.max(data)])
          .range([0, 500]);

        // Équivalent à scale1
        const scale2 = d3.scaleLinear()
          .domain(d3.extent(data))
          .range([0, 500]);

        console.log(d3.min(data));    // Sortie: 0
        console.log(d3.max(data));    // Sortie: 5
        console.log(d3.extent(data)); // Sortie: [0, 5]

Démo

Échelles ordinales

Permet d'associer des valeurs discrètes (domain) à d'autres valeurs discrètes (range)

Échelles ordinales — Types

d3.scaleOrdinal (échelle ordinale)
d3.scaleBand (échelle ordinale pour faciliter la création de bandes dans un bar chart)
etc.

Échelles ordinales — Exemple


        const scale = d3.scaleOrdinal()
          .domain(['CAQ', 'PLQ', 'PQ', 'QS'])
          .range(['#60bdf0', '#d75550', '#f0a330', '#002b6a']);

        console.log(scale('CAQ')); // Sortie: #60bdf0
        console.log(scale('PLQ')); // Sortie: #d75550
        console.log(scale('PQ'));  // Sortie: #f0a330
        console.log(scale('QS'));  // Sortie: #002b6a

Démo

Échelles — Exemple complet


        const BAR_HEIGHT = 50; // Hauteur d'une barre
        const BAR_SPACING = 5; // Espacement entre les barres
        const MAX_WIDTH = 300; // Largeur maximale d'une barre
        const dataset = [ /* ... */ ];

        const xScale = d3.scaleLinear()
          .domain([0, 100])
          .range([0, MAX_WIDTH]);

        const yScale = d3.scaleBand()
          .domain(dataset.map(d => d.name))
          .range([0, BAR_HEIGHT * dataset.length])
          .paddingInner(BAR_SPACING / BAR_HEIGHT);

Démo

Échelles — Pour en savoir plus

Documentation sur les échelles avec D3.js

D3.js — Axes (axis)

Axes

Permet l'affichage d'une manière compréhensible des échelles de D3.js
Relativement simple à utiliser
Prend en paramètre l'échelle qu'il faut afficher lors de son initialisation

Axes — Types

d3.axisTop (axe horizontal et étiquettes en haut)
d3.axisLeft (axe vertical et étiquettes à gauche)
d3.axisRight (axe vertical et étiquettes à droite)
d3.axisBottom (axe horizontal et étiquettes en bas)

Axes — Paramètres

ticks (nombre de marques à afficher l'axe)
tickFormat (format de l'étiquette à utiliser)
etc.

Axes — Rendu

Une fois l'axe configuré, il faut effectuer son rendu
Pour ce faire, il faut appeler la fonction call sur l'élément dans lequel l'axe doit être dessiné
Habituellement, on crée un groupe SVG (voir sujet suivant) pour effectuer le rendu de l'axe

Axes — Exemple


        const scale = d3.scaleLinear()
          .domain([0, 110])
          .range([0, 250]);

        // Création de l'axe
        const axis = d3.axisBottom(scale)
          .ticks(5);

        // Rendu de l'axe
        const svg = d3.select('svg');
        svg.call(axis);

Démo

Axes — Pour en savoir plus

Documentation sur les axes avec D3.js

SVG — Groupes et chemins (paths)

Groupes

Définit par l'élément « g » en SVG
Conteneur qui permet de regrouper plusieurs objets
Il est possible d'appliquer une transformation sur le groupe avec la propriété transform (p. ex. translate)

Groupes — Exemple (1)

Démo

Groupes — Exemple (2)


        const svg = d3.select('svg');
        const scale = d3.scaleLinear().domain([0, 110]).range([0, 250]);

        // Création des axes
        const verticalAxis = d3.axisLeft(scale).ticks(5);
        const horizontalAxis = d3.axisBottom(scale).ticks(5);

        // Rendu des axes
        svg.append('g')
          .attr('transform', 'translate(40, 5)')
          .call(verticalAxis);

        svg.append('g')
          .attr('transform', 'translate(40, 255)')
          .call(horizontalAxis);

Démo

Chemins (paths)

Définit par l'élément « path » en SVG
Il s'agit de l'objet le plus versatile en SVG puisqu'il permet de dessiner une forme quelconque
La propriété « d » d'un path permet de spécifier comment dessiner la forme voulue

Chemins — Exemple (1)

Démo

Est-ce que je suis censé comprendre le charabia écrit dans la propriété « d » ?

Non! D3.js va s'occuper d'écrire cela!

Chemins — D3.js

La bibliothèque D3.js fournit la fonction d3.line permettant de tracer facilement des chemins
Cette fonction définit les propriétés x et y
Lorsque la fonction est configurée, celle-ci peut être appelée avec une liste de données à dessiner

Chemins — Exemple (2)


        const data = [ /* ... */ ];

        const x = d3.scaleTime()
          .domain(d3.extent(data, d => d.date))
          .range([0, 500]);
        const y = d3.scaleLinear()
          .domain([0, d3.max(data, d => d.value)])
          .range([200, 0]);

        const svg = d3.select('svg');
        const line = d3.line()
          .x(d => x(d.date))
          .y(d => y(d.value));

        svg.append('path')
          .attr('d', line(data));

Démo

Mise en pratique

Réaliser un line chart à l'aide des données sur le nombre de vélos passant quotidiennement dans certaines rues de Montréal en 2016.

Mise en pratique — Données

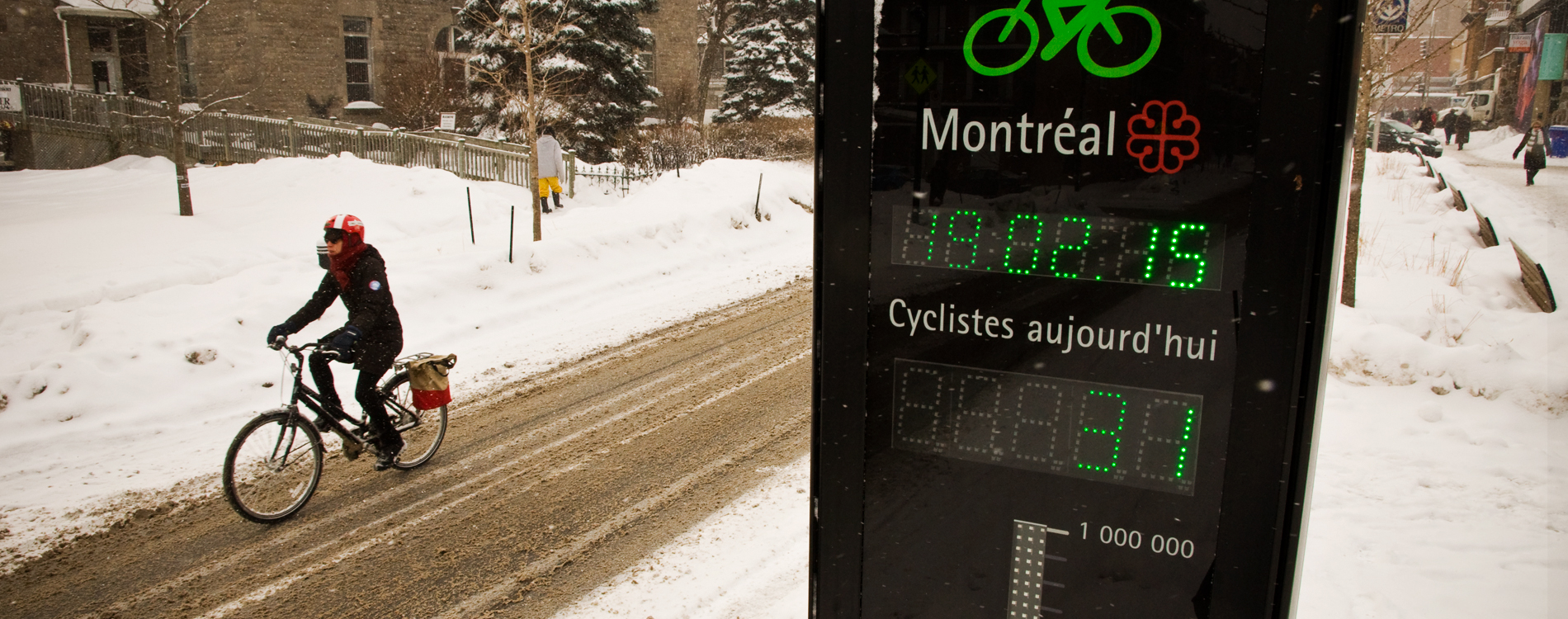

Les données sont issues des vélos-compteurs qui se trouvent sur les pistes cyclables de Montréal
Les données au format CSV ont été récupérées sur le portail des données ouvertes de la ville de Montréal

Mise en pratique — Données

Chaque ligne du fichier CSV indique le nombre de vélos ayant circulé sur les rues à une date précise

Données CSV

Mise en pratique — Données

Pour être en mesure d'afficher correctement les données sur le line chart, il faut les restructurer


        [
          {
            name: "Nom de la rue",
            values: [
              {
                date: new Date(),
                count: 220
              },
              // Suite du tableau listant les données pour une rue...
            ]
          },
          // Suite du tableau listant les rues...
        ]

Mise en pratique — Directives

Définir les échelles et les axes pour x et y
Dessiner les lignes pour les rues et la moyenne
Dessiner les axes
Effectuer le rendu de la légende
Ajouter la possibilité d'afficher ou de masquer une ligne (bonus)

Mise en pratique

Pour débuter, téléchargez le dossier ZIP contenant le code de départ pour l'exercice
Complétez, par la suite, le fichier script.js
Utilisez Firefox ou un serveur web local pour tester votre script*

Télécharger Correction

* Google Chrome bloque les requêtes asynchrones réalisées dans un fichier local si celui-ci n'est pas hébergé sur un serveur local
